• Laat het model per verdieping uit een bouwlaag bestand bestaan

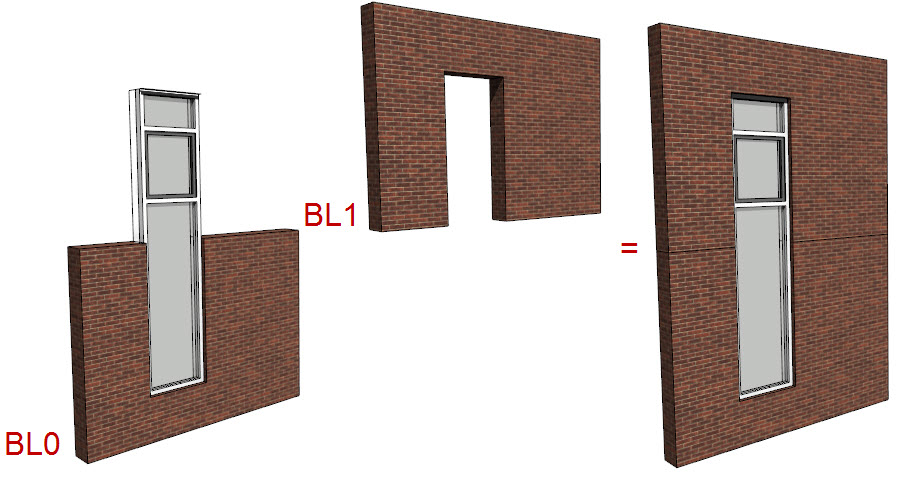

  • Teken op de 1e bouwlaag de muur (F3) met totale kozijn (F4). Dit kozijn steekt dan dus boven de muur uit
  • Teken op de 2e bouwlaag alléén het gat als opening (ook F4) met precies de maten van het stuk kozijn wat boven komt
  • Teken op de 2e bouwlaag met polygonen (geen render)/lijntjes/arcering wat u in 2D wilt zien.
  • In het totale model wat uit bouwlaag 1 en 2 bestaat ziet u nu een goed totaal en beide bouwlagen hebben ook een goeie 2D als u die op 2D zet.
